摄像头连电视老没图像？三步排查：接线与电源与转换！

实现任何影像系统稳定工作的前提往往是技术细节和匹配方案的把控，从工程角度看，忽视接口与信号层面的差异常常是故障的根源。要实现模拟监控摄像头与电视机的连接，最基础也是最关键的一步是信号的转换与匹配。在实际部署前进行一次接口与电源的检查，能节省大量调试时间。

在家庭或小型商业场景中，明确接口类型是第一步，尤其是在旧楼改造时，现场接口往往五花八门。模拟监控摄像头连接电视机，首先需要确定摄像头的视频输出接口类型。一份简单的接线清单会让安装更顺利。

不同年代设备接口的演进会影响兼容性，统计显示大量售后故障来自接口误配。早期的模拟摄像头通常是BNC接口（也称为Q9头），而电视机则普遍使用AV接口（红、白、黄三色莲花头）或HDMI高清接口。了解这一点可以帮助你快速判断是否需要转换设备。

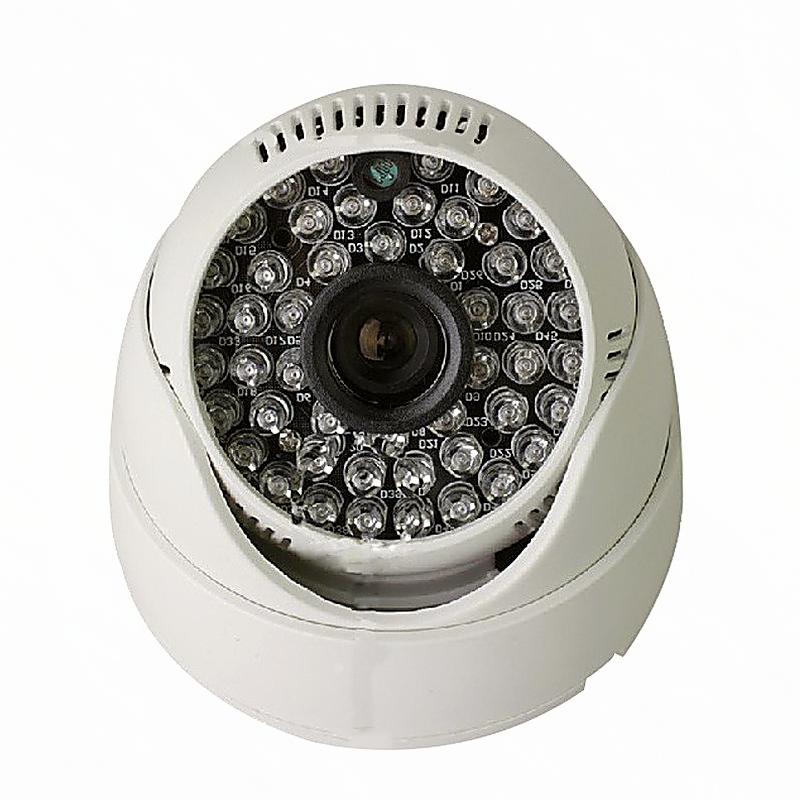

信号的物理属性决定了传输方式的选择，例如模拟信号对线材和接头质量更敏感。模拟摄像头输出的是模拟视频信号，通常通过同轴电缆和BNC接头传输。在长距离布线时优先考虑低损耗的同轴电缆。

老式设备的接口设计影响了现代兼容性问题，很多二手电视仍保留AV接口以适配老设备。而电视机，特别是老式的CRT电视或一些中低端液晶电视，会配备AV复合视频输入接口（通常是黄色的RCA莲花头）。如果你在现场看到黄色端口，几乎可以确定支持复合视频输入。

有时候最省事的方案就是直接使用合适的连接线，这比复杂的转换设备更可靠也更便宜。因此，最直接的连接方式就是使用一根BNC母头转RCA**（莲花头）的转接线。选购时注意接头镀层和屏蔽性能。

连接操作看似简单，但细节决定稳定性，例如接头松动会导致间歇性画面问题。连接时，将转接线的BNC一端接到摄像头的视频输出口，另一端的AV黄色插头接到电视机的视频输入（VIDEO IN）黄色端口即可。连接后轻拉测试，确认接头牢固。

供电是许多初学者忽视却关键的环节，没有电就没有信号，这在现场检修中非常常见。连接模拟摄像头到电视机时，供电是不可或缺的一环。因此，检查电源指示灯是排障第一步。

多数模拟摄像头对供电规格有固定要求，错误电压会损坏设备并缩短寿命。模拟摄像头本身需要一个独立的电源适配器来供电，通常是DC 12V。使用原厂或规格匹配的适配器更安全。

接线时电源与视频线应同时确认，许多用户只连视频线却忘记接电源，导致“无图像”误判。在连接视频线的同时，必须将摄像头的电源线与适配器连接，并将适配器插入电源插座。为防止误操作，可在接线图上标注电源线位置。

电源异常是最常见的故障原因之一，有时仪器会显示“无信号”，实则是电源未连通。如果摄像头没有正常供电，即使视频线路连接完全正确，电视机屏幕上也不会显示任何图像，通常会是蓝屏或黑屏，并提示“无信号”。用万用表测量电压可以快速确认供电状态。

当现代电视缺少传统接口时，需要考虑信号格式的本质差异，这类场景在新装修家庭中越来越普遍。如果您的电视机只有HDMI接口而没有AV接口，那么连接模拟摄像头就会稍微复杂一些。避免用纯被动转接头解决模拟到数字的问题。

模拟与数字的本质差别使得简单适配无法奏效，设备间的协议和编码不同，直接接驳往往无效。因为模拟信号和数字信号是完全不同的，不能通过简单的转接头来转换。理解这一点可以防止买错配件。

在无法直接连接时，合适的有源转换设备是必需的，市面上转换器的延迟和兼容性差异也值得关注。这种情况下，您需要一个“BNC转HDMI”或“AV转HDMI”的信号转换器。选择支持常见分辨率的转换器能保证画质和兼容性。

转换器需要额外电源支持，这是因为它执行模拟到数字的实时处理。这个转换器是一个有源设备，需要独立供电。确认电源规格与包装说明一致，避免烧毁设备。

了解转换器的工作流程有助于定位故障，数字化处理环节若出错会导致无图像或画面异常。它的工作原理是将来自摄像头的模拟视频信号（通过BNC或AV接口输入）进行数字化处理，然后通过HDMI接口输出高清数字信号给电视机。一些高端转换器还支持信号降噪与色彩校正。

线缆都接好后正确选择输入源是常被忽略的步骤，尤其是电视有多个HDMI口时容易选错。在连接好所有线缆后，需要在电视机上进行正确的信号源选择。手持遥控器的输入切换键通常能解决大部分问题。

遥控器上的输入键标识并不统一，查找时留意图标形状往往比文字更直观。使用电视机的遥控器，找到“信号源”、“输入选择”或标有类似符号（如一个方框加一个箭头）的按键。有些电视会在首次连接设备时自动弹出输入选择菜单。

选择正确的信号源后，画面通常会立即显示，若未显示，可能是线缆或转换设备的问题。按下后，电视屏幕上会显示出所有可用的输入端口列表，如“视频1”、“AV”、“HDMI1”、“HDMI2”等。记下当前选择便于后续排查。

将实际连接口与电视输入对号入座是必要的，误选会让人误以为设备故障。根据您将摄像头连接到的具体端口，选择对应的信号源。如果连接端口标识不清，可查看电视背部或说明书。

不同连接方式对应不同输入选项，例如复合视频和分量视频并不相同。例如，如果连接的是黄色的AV端口，就选择“AV”或“视频”；如果通过转换器连接到了HDMI1口，就选择“HDMI1”。选错后只需切换回正确输入即可。

单路接入满足不了多摄像监控需求时需要扩展设备，这类需求常见于门店和小区监控场景。当需要将多个模拟摄像头同时连接到一台电视机上进行监控时，单一的转接线就无法满足需求了。提前规划好摄像头视角与数量，能降低后期改造成本。

画面分割器是实现多路显示的核心，不同型号支持的画面格局也不同。这时需要引入一个核心设备——视频画面分割器（或称为监控矩阵、画面处理器）。选择支持你所需画面布局的型号非常关键。

输入输出接口的数量决定了系统扩展性，BNC接口因其稳定性被广泛采用。画面分割器有多个视频输入端口（通常是BNC接口），用于连接来自不同摄像头的视频信号，同时它有一个或多个视频输出端口（可以是BNC或AV），用于连接电视机。一些设备还提供远程控制和画面轮巡功能。

分割器能有效提升监控效率，在安防控制室常见四画面或十六画面轮播。通过分割器，可以在电视屏幕上同时显示四画面、九画面、十六画面等多个监控场景，也可以选择切换到任意一个摄像头的全屏画面。合理设置轮巡时间可以确保关键画面不被遗漏。

DVR在模拟系统中仍是常用的中枢设备，其录像与回放能力是监控系统的核心价值。部分用户可能会考虑使用硬盘录像机（DVR）作为中间设备来连接模拟摄像头和电视机。选择支持网络访问的DVR能实现远程监控。

DVR的接线方式灵活且功能丰富，多数DVR提供本地和网络双重输出接口。具体连接方法是：将所有模拟摄像头的BNC视频线连接到DVR的视频输入（VIDEO IN）端口，然后从DVR的视频输出（VIDEO OUT）端口（通常有VGA、HDMI和BNC/AV多种选择）用相应的线缆连接到电视机。通过DVR也能进行定时录像和移动侦测录制。

使用DVR的好处不仅在于监看，更重要的是它带来的存储与回放能力。这样做不仅可以在电视上实时监看，还能利用DVR的硬盘进行录像、回放和网络远程监控。在选择硬盘时优先考虑连续写入性能。

线材长度与信号质量之间存在权衡，工程实践中常通过中继或放大器来延长有效距离。模拟摄像头到电视机的物理连接距离也是一个需要考虑的因素。在布线设计阶段就应计算信号衰减和供电需求。

不同同轴线材的衰减特性差别明显，例如RG59在常规环境下适合中短距离传输。标准的同轴电缆（如RG59）在传输视频信号时，有效距离通常在200-300米以内。超过该范围建议使用增强型电缆或信号放大器。

距离过长会带来明显的画质劣化，现场表现为条纹、噪点甚至断帧。如果距离过长，信号会衰减，导致电视画面出现噪点、条纹、色彩失真甚至无图像。测试时逐段缩短线缆长度能快速定位衰减点。

为超长距离传输选择合适方案能显著提升可靠性，例如使用平衡传输能降低电磁干扰影响。对于超长距离的传输，需要考虑使用视频信号放大器来增强信号，或者改用抗干扰能力更强的传输方式，如使用双绞线传输器配合网线进行传输。这里的关键是匹配发送端和接收端的转换器。

旧系统改造时会遇到特殊信号格式，RF输出虽然便捷但在频道管理上有一定复杂度。对于一些老旧的监控系统改造，可能会遇到摄像头是有线电视射频（RF）信号输出的情况。利用RF的频道覆盖能力在某些场景下仍然有效。

射频调制器能将视频信号直接载入电视频道，这在无需额外转换器的环境中很实用。这种摄像头内部集成了射频调制器，可以直接将视频信号调制到某个电视频道上。但需注意频道冲突与干扰问题。

通过天线输入接入RF输出可以实现即插即用，搜台时可通过比较频道信号强度确认正确频道。连接时，只需将摄像头的RF输出端通过同轴电缆连接到电视机的天线输入（ANT IN）接口，然后在电视机上进行自动或手动搜台，找到摄像头所在的频道，即可显示监控画面。若频道被占用，可调整输出频道或使用调制器微调功能。

遇到无图像时的排查步骤应有条理，遵循从电源到线缆再到信号源的顺序能最快定位问题。在实际操作中，连接完成后若电视无图像，排查问题的步骤通常是：首先检查摄像头和所有中间设备（如转换器、分割器）是否通电，指示灯是否正常；其次，检查所有线缆连接是否牢固，特别是BNC头是否卡紧；再次，确认电视机的信号源选择是否正确；最后，可以尝试将摄像头直接连接到电视机（如果接口兼容），排除中间设备故障的可能性，或者更换一根确认完好的视频线进行测试。有序排查能将平均故障定位时间显著缩短。
