电池摄像头续航短命？低功耗ISP能救场，设计要点曝光！
随着场景多样化带来的新挑战而出现的新思路值得关注。在物联网、人工智能等新兴应用的驱动下，视觉类设备的应用场景不断丰富，电池供电类产品和需要前端实时处理分析的设备越来越多，这对ISP芯片的功耗提出了极为严苛的要求。例如在实际部署中，厂商会权衡功能和续航，而研究表明低功耗优化可显著提升用户体验。
举一个具体的使用场景可以更直观地理解需求侧重点。例如，电池供电的门铃、门锁、家用摄像头等产品，需要在极低的功耗下实现快速唤醒、图像采集和智能分析，以延长电池续航时间。在家庭监控中，少量的功耗优化就能把设备待机时间从几个月延长到一年以上，这是用户关心的关键指标。
由此可以看出评价标准会随市场需求变化而变化。因此，低功耗设计已成为衡量ISP芯片先进性的关键指标之一。厂商常常把能效作为技术路线选择的重要参考。

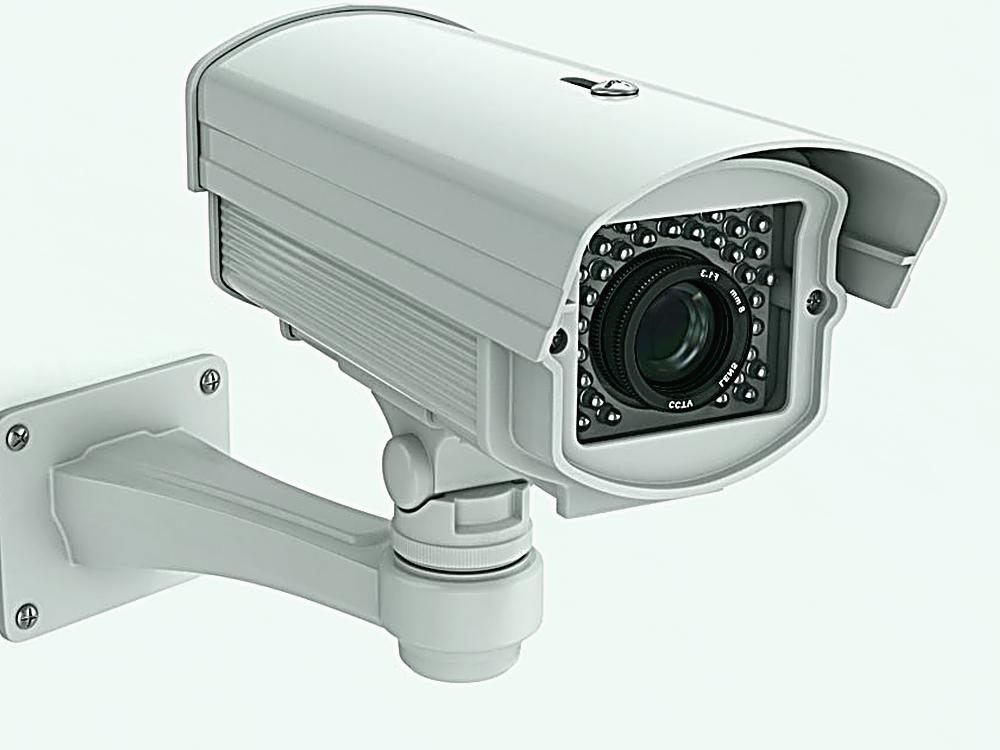

在安防场景里，实际效果决定了技术采用的广度。低功耗ISP芯片在安防监控领域，特别是电池供电的无线摄像头中扮演着至关重要的角色。一个落地案例显示，节能设计能显著减少维护成本并提高部署灵活性。
产品体验往往取决于唤醒策略的可靠性和准确性。这类产品要求设备能够长时间待机，仅在侦测到移动物体时才被唤醒进行录像和传输。如果误唤醒率高，续航优势会被快速耗尽，用户满意度下降。
这项技术指标在设计评估中占有核心地位。这就要求ISP不仅在工作状态下功耗要低，更重要的是其待机功耗必须达到微安级别。微安级别的目标对电路和系统协同提出了严苛挑战。
实现稳定的事件驱动唤醒，需要软硬件紧密配合。ISP需要与PIR（被动红外）传感器等低功耗传感器协同工作，实现快速、可靠的事件驱动唤醒机制。在工程实践中，延迟和误报率常常是评估协同效果的关键指标。
从体系角度划分问题框架有助于系统化优化。ISP芯片的低功耗设计主要从两个方面考虑：一是降低芯片的动态功耗，二是降低芯片的静态功耗。这两者常需同时兼顾，否则单方面优化会带来隐藏代价。
了解构成要素后，可以更有针对性地采取措施。动态功耗主要包括开关功耗和短路功耗，主要由翻转率、负载电容、电源电压和短路电流决定。在设计时，通过降低翻转率或优化门电路能获得可观的节能效果。
静态部分往往在休眠场景中占比上升，需要特别关注。静态功耗主要是漏电流功耗。在纳米级工艺下，漏电控制成为设计难点之一。
因此，电压与性能的权衡是工程上的常见抉择。在电路设计层面，降低功耗最直接的方法是降低电源电压，因为动态功耗与电压的平方成正比，静态功耗与电压成正比，但降低电压会影响芯片的性能，因此需要在性能和功耗之间进行权衡。实际项目中常通过分级电压域来缓解这一矛盾。
架构选择决定了系统能否在能效上取得突破。为了实现低功耗，ISP的架构设计也趋向于采用多流水线或者分块处理（Tiled-based Processing）的策略。这种思路也被许多移动端图像处理器所采用以降低内存访问。
逐帧处理的高成本促使设计者寻找更经济的方案。传统的ISP处理是逐帧进行的，需要将整帧图像读入内存，处理完后再写回，频繁的大数据量读写会消耗巨大的内存带宽和功耗。在带宽受限的设备上，这种模式几乎无法满足长时间运行的需求。
分块思想在工程实现中体现为多方面的收益。而分块处理则是将一帧图像分割成若干个小块（Tile），每个小块在ISP内部的SRAM中完成所有处理流程，处理完成后再写出，极大地减少了对外部DDR的访问，从而显著降低了系统功耗。此外，这也有利于并行化和降低延迟。
把注意力放在带宽上，往往能触及功耗的核心。内存带宽是ISP系统功耗的主要来源之一。在一些测试中，搬运同等像素的数据比计算本身消耗更多能量。
数据通路的优化直接影响系统续航表现。图像数据在传感器、ISP、DDR以及后续处理器之间频繁搬运，会消耗大量能量。因此缩短搬运路径是常见且有效的策略。
目标明确才能有效落地优化措施。因此，低功耗ISP设计的一个核心目标就是最小化数据搬运。这也是为何越来越多设计团队重视片上缓存的原因。
硬件资源的合理配置会带来直接的能效提升。通过在ISP内部集成足够大的SRAM作为行缓冲（Line Buffer）或块缓冲（Tile Buffer），使得大部分中间处理数据不必写入外部DDR，是降低功耗的有效方法。在实际芯片中，SRAM容量与成本需权衡。
压缩技术能够在带宽有限的情况下发挥重要作用。同时，采用数据压缩技术，如无损或近无损压缩，在数据写入DDR前进行压缩，也能显著减少读写带宽，从而降低功耗。在边缘场景中，轻量压缩常常是最佳折中选择。
算法优化是从根本上降低计算负担的途径之一。从算法层面来看，实现低功耗ISP需要在保证基本画质的前提下，对图像处理算法进行优化和简化。这通常涉及精简算子或降低计算精度。
复杂算法虽优，但成本不可忽视。例如，一些复杂的降噪算法或宽动态范围合成算法虽然效果出众，但其计算量巨大，会带来不可忽视的功耗。在资源受限设备上，轻量替代方案更受青睐。
协同设计可以把优势最大化。因此，在功耗敏感的应用中，设计者会倾向于采用计算复杂度更低、更适合硬件实现的替代算法，或者通过算法与硬件的协同设计，将算法中的关键算子固化为专用的硬件加速单元，以达到功耗和效果的平衡。这种方法在工业界已成为常态。
对于常在线应用，分级功耗策略尤为重要。对于始终在线（Always-on）的视觉应用，如人脸检测唤醒、手势识别等，ISP需要具备超低功耗的待机和运行模式。这样可在保证响应性的同时，将平均功耗压到极低水平。
细粒度的模块管理能带来显著节能效果。在这种模式下，ISP通常只开启最核心的图像采集和最基本的处理模块，以极低的帧率运行，并将大部分逻辑置于时钟门控或功耗门控状态。这种策略在移动设备和安防摄像头中都很常见。
事件触发机制是实现高效响应的关键环节。只有当传感器检测到场景变化或特定事件（如运动物体）时，才会唤醒更多处理单元进行更高质量的图像处理和分析，这种分级式的功耗管理策略是实现低功耗的关键。它能在保证关键时刻性能的同时极大节省日常能耗。
AI能力的引入为节能带来新的可行性空间。AI ISP的出现也为低功耗设计提供了新的思路。通过智能感知内容的重要性，可以实现更细致的资源分配。
动态适配使处理更有针对性，从而节省不必要的计算。传统的ISP处理流程是固定的，而AI ISP可以利用神经网络根据图像内容动态调整处理参数甚至处理流程。这种灵活性是降低总功耗的重要方向。
以场景为依据的处理策略可以显著提升效率。例如，在光照良好的场景下，可以降低降噪算法的强度或旁路某些增强模块；在识别到人脸时，可以针对性地优化人脸区域的肤色和清晰度。这种差异化处理既保留了关键质量，又减少了总体能耗。
有选择性的处理避免了资源浪费。这种基于内容的自适应处理方式，避免了对所有像素进行“一刀切”的过度处理，从而可以在不牺牲关键区域画质的前提下节省功耗。在边缘计算场景中尤其有效。
制造工艺仍然是长期降本增效的基础。在ISP芯片的物理实现阶段，采用先进的工艺制程是降低功耗的根本途径之一。工艺演进带来的电性改进对能效贡献显著。
器件尺寸对能耗有直接影响，这在设计早期就要考虑。更小的晶体管尺寸可以降低工作电压和栅电容，从而同时降低动态功耗和静态功耗。不过同时也带来设计复杂度和制造成本的上升。
版图和电源网络的优化常常决定最终表现。此外，在版图设计中，通过精细的时钟树综合（Clock Tree Synthesis）和电源网络规划，可以有效减少时钟功耗和漏电。这些细节在大规模量产时会被放大。
区域化电源管理是实现精细控制的有效工具。采用多电压域（Multi-Voltage Domain）和多功耗域（Multi-Power Domain）技术，允许芯片内部不同模块工作在不同的电压下，或者在不使用时彻底关闭其电源，也是精细化功耗管理的重要手段。在实践中，这需要配套的验证策略以保证可靠性。
评价体系应与实际应用场景紧密绑定，单一指标往往不足以反映真实表现。评估一个ISP的功耗，不能仅仅看其峰值功耗，更要关注其在特定应用场景下的平均功耗和能效比。这就要求建立贴合场景的测试方法。
不同任务对能耗的关注点各有侧重，应据此调整测评策略。例如，对于视频录制应用，需要评估ISP在处理高清视频流（如1080p@30fps）时的持续功耗。持续功耗决定了散热和供电设计。
而对抓拍类应用，能耗的瞬时表现更关键。而对于智能抓拍应用，则更关注从休眠到唤醒抓拍一张高质量图片再回到休眠的整个周期的总能耗。这一指标直接影响整机的用户体验。
因此，量身定制的能耗模型是工程化落地的基础。因此，针对不同应用场景进行功耗模型的建立和优化，是低功耗ISP设计的必然要求。通过模拟和实测结合，可以找到最佳的设计折中点。
